JW系列負載電抗器

一、??? 負載電抗器使用環境及概述

1、??????? 三相礦用電抗器是專為礦山等惡劣使用條件設計制造的。

2、??????? 三相礦用電抗器主要用于交流回路中，作為平衡、鎮流、限流和濾波的一種鐵芯電感器.它有諧波抑制器的作用，限制電網中的高次諧波，還可以改善電力系統無功功率的運行狀況，并且通過改變其數量可以調整電網的運行電壓

二、??? 負載電抗器主要技術指標及區別

電抗器名稱、型號、電感量、額定工作電流、 工作頻率、絕緣等級、環境溫度、出線方式。

三、??? 負載電抗器技術規格及選型表

1、??????? 技術規格

(1)、最大持續運行電壓：3×660/ 1140V

(2)、工作頻率：50Hz/60Hz

(3)、高電壓試驗電壓P–> E 4500Vac 60秒，P–＞P 4500Vac 60秒

(4)、絕緣電阻大于100MΩ

(5)、絕緣等級：F級（155℃）

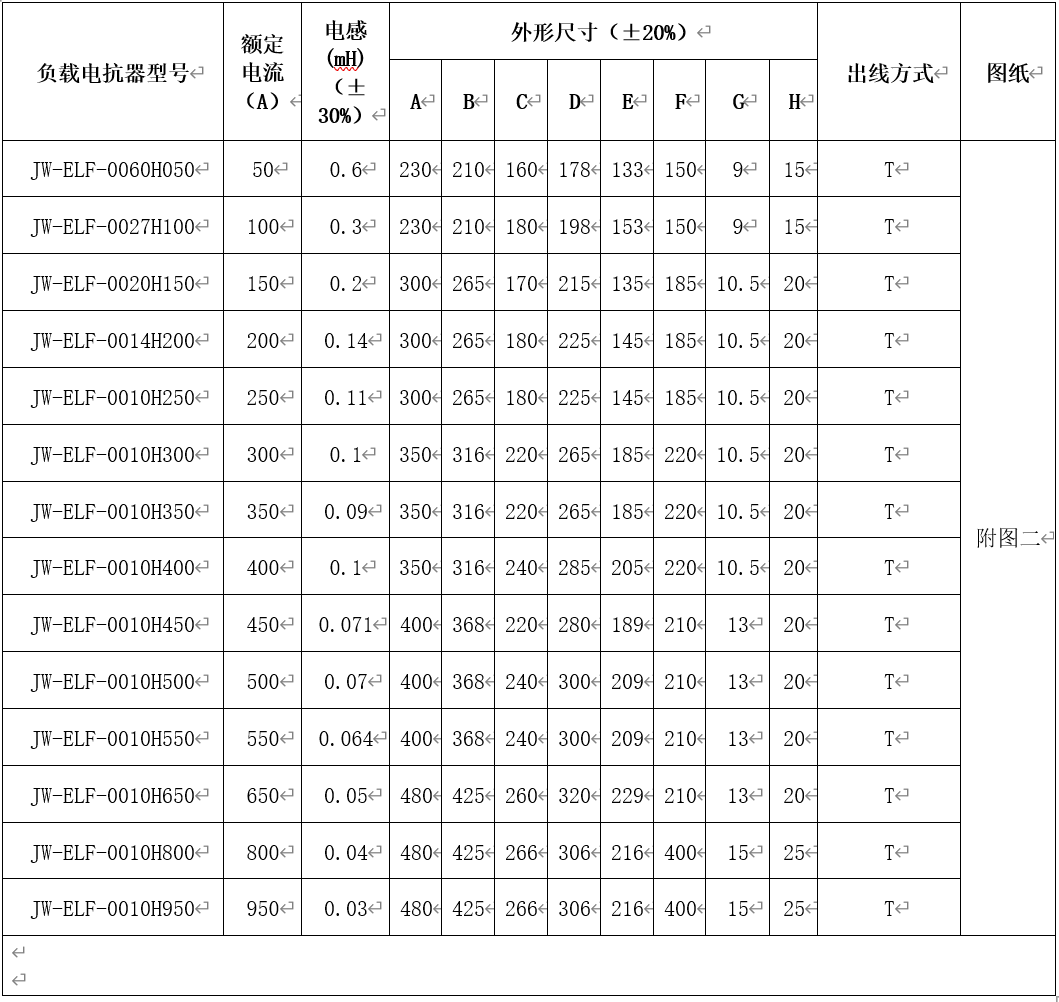

2、選型表

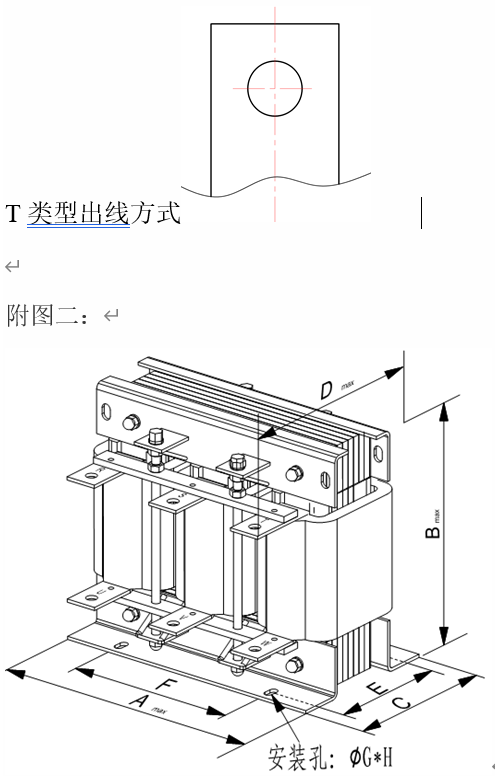

附圖一：出線方式
